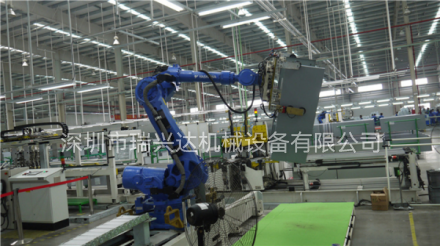

冰箱生產流水線特點:
1、可以實現冰箱產線零部件組裝輸送、門體及箱體發泡、抽真空測試、產品性能檢測、成品自動化下線等工序地高效組合,極大的提高生產效率。
2、各種自動化設備的加入,可以有效地解決員工急缺、降低操作人員的勞動強度、員工因相關技能不嫻熟而造成的效率低下等問題;
3、冰箱輸送自動化生產線,具有承載能力大、可以多角度運輸?shù)葍?yōu)勢。
冰箱生產線主要專用設備:
1、內膽吸塑成型設備,具有自動上料、預加熱、自動切邊,此特點:
A、兩側上料,可實現不停機上料
B、具有加熱速度快,成型穩定
C、具備六工位壓空成型
D、切邊裝置采用下刀驅動式,切邊美觀無毛刺
E、設備效率可達到120模/小時
F、生產產品合格率達到99%以上
2、門及側板成型設備,具有各自上料、加熱、成型等功能,此特點:
A、具有加熱速度快,成型穩定
B、伺服電機控制,節能,環保,精度高
C、模具冷卻方式采用水循環冷卻機組,加熱和冷卻速度快,溫度控制穩定
D、具有三工位壓空成型
E、設備效率可達到180模/小時
F、 生產產品合格率達到99%以上
3、壓粘合機、立箱機、各式翻轉機構、提升機、碼垛機等等
電冰箱組裝生產線由鏈條牽引,承重的鋼板、塑膠板等固定于輸送機兩側導軌內的鏈條上,作為承重機構。
輕型板鏈輸送機經常在家電生產行業中使用,工位承載能力100KG,重型板鏈輸送機常用于汽車制造、農機制造等工業領域,工位承載能力2T。
鏈板選擇:碳鋼、不銹鋼、木質、塑鋼。

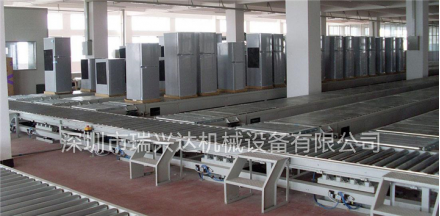

該地面輸送線為單班年產10萬臺冰箱的自動化、機械化裝配及檢測生產線。生產線主要由門殼體預裝線、箱體預裝線、總裝線、抽真空環形線、檢測線、打包線及返修線組成,另外還包括頂升平移機、打包機等各類專機,共同完成冰箱的生產任務。
該地面輸送線電氣控制系統主要采用日本OMRON可編程序控制器實現自動化程序控制。由于控制點數眾多,距離較遠,故采用主從站系統控制,而且對所有進出箱狀態具有顯示功能,整線功能齊全,操作簡便,采用PLC控制各單機設備,各單機設備也可獨立手動操作,以便于調試及維修。整線布線過渡自然流暢,設有多處防撞箱、落箱及極限保護,線體多處設有急停按鈕以備急用。
該地面線具有安裝維修方便,外形美觀,噪音低,使用壽命長,維護費用低,生產效率高,自動化程度高等優點。
結構:
板鏈輸送線:采用鋁合金邊框結構,輸送面板為鋁合金型材,動力裝置和漲緊部分采用鋼結構支架以滿足剛性要求,支腳間距為1.4米,其它附件均采用表面渡鋅或發黑處理,線體具有美觀一致性。其中,箱體預裝線采用面板硫化包膠結構,以防止箱體在輸送過程中表面出現磕碰、劃傷等缺陷。傳動鏈條采用大滾子雙節距滾子鏈,保證傳動穩定可靠,鏈板高出邊框約5mm,使輸送 加平穩。速度調整采用電磁滑差調速,能在比較寬的轉速范圍內進行平滑的1:10無極調速。驅動采用行星擺線針輪減速機,降低了驅動的噪音,而且避免了減速機的漏油現象,使環境清潔。整機結構靈活輕巧,外形美觀,安裝方便。

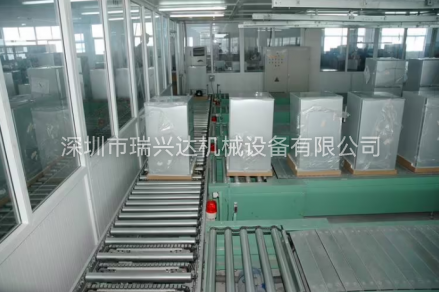

動力及無動力輥道線:采用鋁合金邊框結構,輥筒表面鍍硬鉻,以保證耐磨要求。輥筒采用直徑為60mm的冷軋無縫鋼管,中心距為120mm,支腳間距為1.4米。動力輥道輸送機采用短節距p=12.7mm的精密滾子鏈,輥道上沿較邊框高出10mm,使輸送平穩可靠,調速動力輥道輸送機采用變頻調速器控制速度,以實現快速、準確變速。支撐采用鋼結構支撐,表面鍍鋅,其它附件表面采用鍍鋅或發黑處理。整機具有美觀大方,輕巧靈活,安裝維修方便等特點。
頂升平移機:采用與動力輥道輸送機鋁合金邊框成一體結構,用于板鏈輸送線和輥道輸送線之間及輥道與輥道之間的90°輸送。頂升平移機采用氣動頂升結構,單獨動力驅動,四排 鏈傳動箱體,輸送平穩 ,無摔箱現象。頂升工作時輸送鏈條上平面高于輥道20mm,降落到位時輸送鏈條上平面低于輥道10mm。其中有一臺為雙向頂升平移。
90°轉向機:采用鋁合金邊框結構,輥筒表面包膠,以保證箱體在輸送時不會出現磕碰、劃傷現象。輥筒采用直徑為60mm的冷軋無縫鋼管,中心距為120mm,輸送鏈條采用短節距p=12.7mm的精密滾子鏈,輥道上沿較邊框高出10mm,使輸送平穩可靠。90°旋轉采用氣缸驅動。支撐采用鋼結構支撐。整機具有美觀大方,輕巧靈活,安裝維修方便等特點。

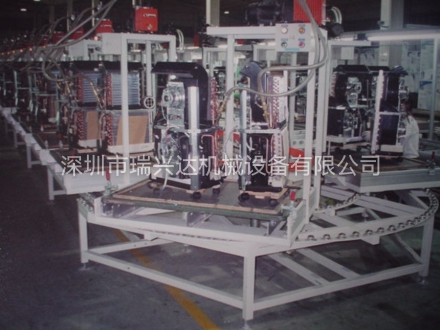

環形封閉式抽真空線:采用QXT250-50輕型雙鉸鏈,標準封閉軌道,機械式漲緊結構,配套滑觸線供電,傳動采用變頻調速電機,可保證抽真空線與裝配輸送線速度同步,無摔箱、落箱現象。整線設置一個檢查軌段,用于裝拆鏈條及便于維修保養。
電性能檢測板鏈輸送線:采用鋁合金邊框結構,面板為鋁合金型材,每隔800mm安裝一個電源插座,采用內部設置的滑觸線供電,整線美觀, 實用。
皮帶輸送線:采用鋼結構框架,皮帶為3mm厚,上皮帶設鋼板托板,可保證承載要求,具有輸送平穩、可靠,結構簡單,安裝維護方便等優點。
萬向球平臺:采用鋁合金邊框結構,鋼結構底托上加裝萬向球,用于箱體返修過程中的人工自由轉向,具有轉動靈活,操作方便等優點。
180°彎道:用于板鏈線之間的平行連接,全線采用鋼結構,框架部分采用方管冷彎拼焊而成,面板采用2mm冷軋鋼板折彎成型,表面鍍硬鉻,線體主鏈條采用特種滾子鏈,內外鏈條存在一個節距差,以保證傳動同步,采用電磁式無極調速,調整范圍廣,運行平穩。
電氣控制系統:
整線采用可編程序控制器(PLC)控制??傃b、檢測、打包線集中控制,便于操作。測試線步進輸入、輸出冰箱,單個輸送機能夠?qū)崿F(xiàn)單進不出;單出不進;同進同出;不同線有進有出。單條線進箱要求每進20臺冰箱后空出一個工位以便于工作人員走動。在檢測線兩端設有操作按鈕,分別手動控制進出箱體,并且相互間有另一端運行狀況的指示與保護。檢測板鏈線檢測部分進箱口設置對射式光電開關,其它部分設置反射式光電開關或行程開關。檢測線進箱輥筒線設置正反方向控制。冰箱自動輸送全過程設有撞箱保護和落箱保護。總裝線、打包線和返修線分設手動按鈕,手動控制線體的運行或停止,并設置若干“急?!卑粹o。
工件動作流程:
門體在門體預裝皮帶線上預裝后,上門體發泡線、箱內膽和外殼分別在預裝皮帶線上預裝后,上箱體預裝線,預裝完的箱體進入發泡線,發泡后的箱體人工放到總裝板鏈線進行總裝,并進行抽真空、注制冷劑、通電檢測、鹵素檢漏等工序。不合格的產品經頂升平移機進入返修線,在萬向球平臺上轉向后進入抽空線,合格的產品通過頂升平移機進入進箱輥道,由進箱輥道將箱體隨機送入各條檢測線上進行制冷特性檢測。經過90分鐘的通電檢測后,經頂升平移機將箱體送入二次檢測線,對箱體進行二次通電檢測、鹵素檢漏,不合格的產品經頂升平移機進入動力返修線,再經過萬向球平臺、無動力返修線、萬向球平臺、無動力返修線、動力返修線上抽空線返修。
微機檢測合格的產品進入總裝打包線,冰箱在打包線上完成擦拭清理、目測檢驗、裝附件、裝箱單、套紙箱等,然后推入打包機手動輥道進行打包,之后下線,完成全部工作。
